Apache Superset

Apache Superset — современная платформа для анализа и визуализации данных. В этой статье описано, как создавать визуализации на основе данных, хранящихся в YDB.

Установка необходимых зависимостей

Для работы с YDB необходимо установить драйвер ydb-sqlalchemy.

Способ установки зависит от способа развёртывания Superset. Дополнительную информацию см. в официальной документации Superset.

Создание подключения к YDB

Подключение к YDB доступно в двух вариантах:

Нативное подключение с помощью SQLAlchemy-драйвера (начиная с версии 5.0.0);
Подключение с использованием сетевого протокола PostgreSQL.

Рекомендуется использовать нативное подключение, когда это возможно.

Нативное подключение с помощью SQLAlchemy-драйвера

Чтобы создать подключение к YDB из Apache Superset версии 5.0.0 и выше, выполните следующие шаги:

В верхнем меню Apache Superset наведите курсор на Settings и выберите в выпадающем списке пункт Database Connections.
Нажмите кнопку + DATABASE.

Откроется окно мастера Connect a database.
На первом шаге мастера выберите YDB из списка Supported databases. Если опция YDB недоступна, убедитесь, что установлены все необходимые компоненты.

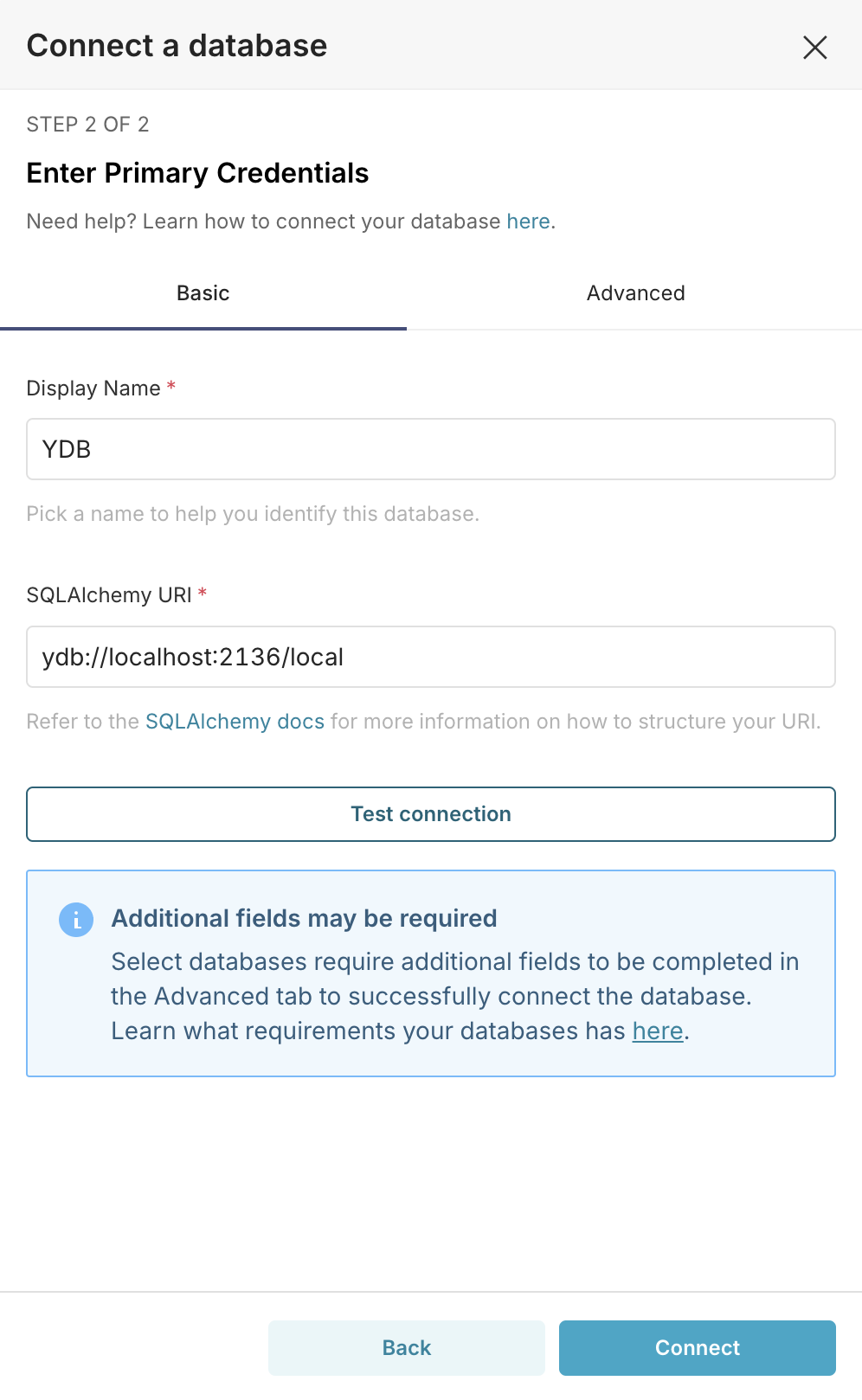

На втором шаге мастера введите данные для подключения к YDB в следующие поля:
- Display Name — наименование соединения с YDB в Apache Superset;
- SQLAlchemy URI — строка вида ydb://{host}:{port}/{database_name}, где host и port — соответствующие значения из эндпоинта кластера YDB, database_name — путь к базе данных.

Опционально, с помощью поля Secure Extra на вкладке Advanced / Security можно указать параметры аутентификации.

Определите параметры следующим образом:

Пароль

Токен

Сервисный аккаунт

{
    "credentials": {
        "username": "...",
        "password": "..."
    }
}

{
    "credentials": {
        "token": "...",
    }
}

{
    "credentials": {
        "service_account_json": {
            "id": "...",
            "service_account_id": "...",
            "created_at": "...",
            "key_algorithm": "...",
            "public_key": "...",
            "private_key": "..."
        }
    }
}

Нажмите кнопку CONNECT.
Нажмите кнопку FINISH, чтобы сохранить подключение.

Для дополнительной информации о возможностях конфигурации соединения обратитесь к разделу YDB официальной документации.

Подключение с использованием сетевого протокола PostgreSQL

Чтобы создать подключение к YDB из Apache Superset с использованием сетевого протокола PostgreSQL, выполните следующие шаги:

В верхнем меню Apache Superset наведите курсор на Settings и выберите в выпадающем списке пункт Database Connections.
Нажмите кнопку + DATABASE.

Откроется окно мастера Connect a database.
На первом шаге мастера нажмите кнопку PostgreSQL.

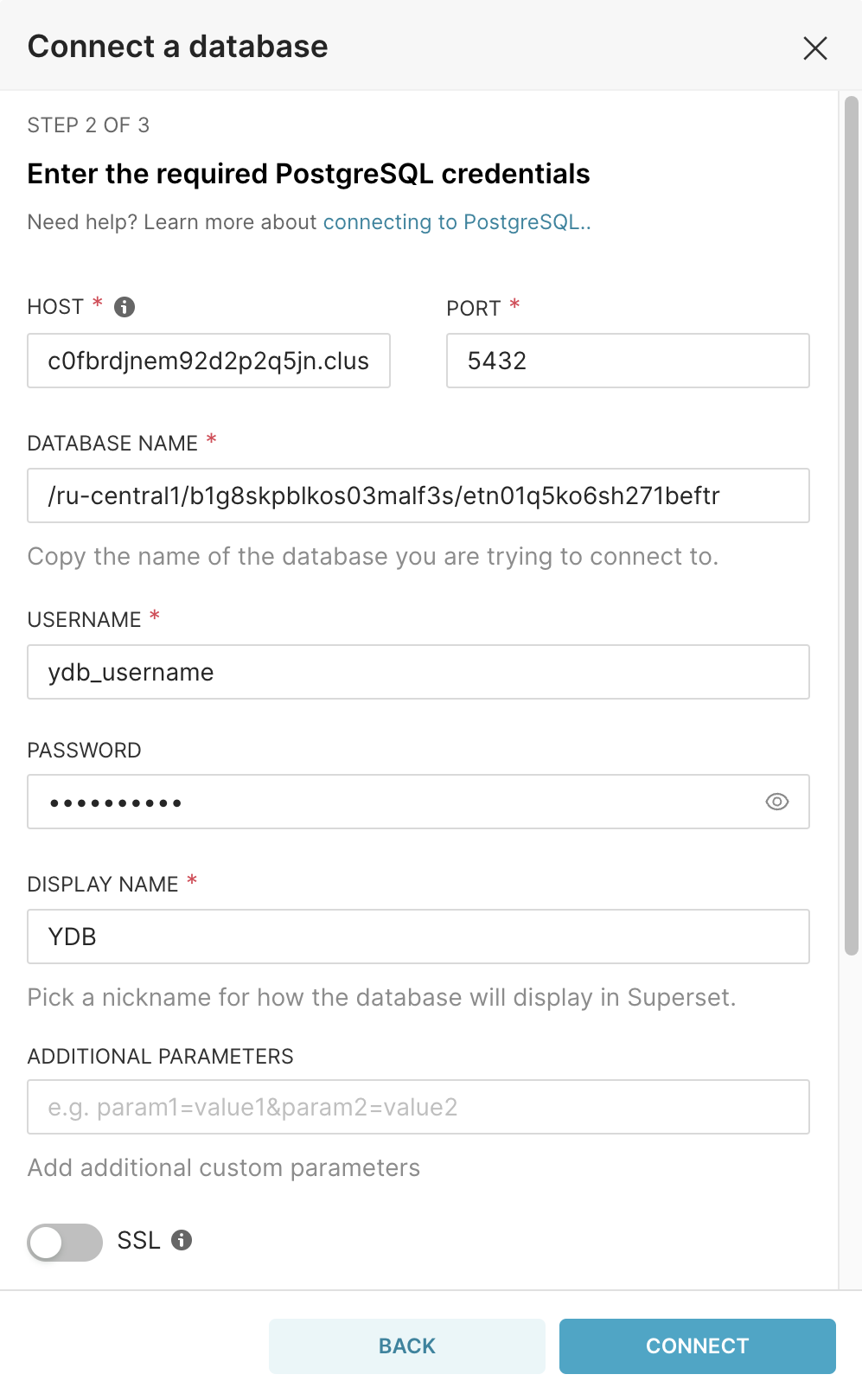

На втором шаге мастера введите данные для подключения к YDB в следующие поля:
- HOST — эндпоинт кластера YDB, к которому осуществляется подключение.
- PORT — порт эндпоинта YDB.
- DATABASE NAME — путь к базе данных в кластере YDB, к которой будут выполняться запросы.
- USERNAME — логин для подключения к базе данных YDB.
- PASSWORD — пароль для подключения к базе данных YDB.
- DISPLAY NAME — наименование соединения с YDB в Apache Superset.
Нажмите кнопку CONNECT.
Нажмите кнопку FINISH, чтобы сохранить подключение.

Создание набора данных (dataset)

Чтобы создать набор данных из таблицы YDB, выполните следующие шаги:

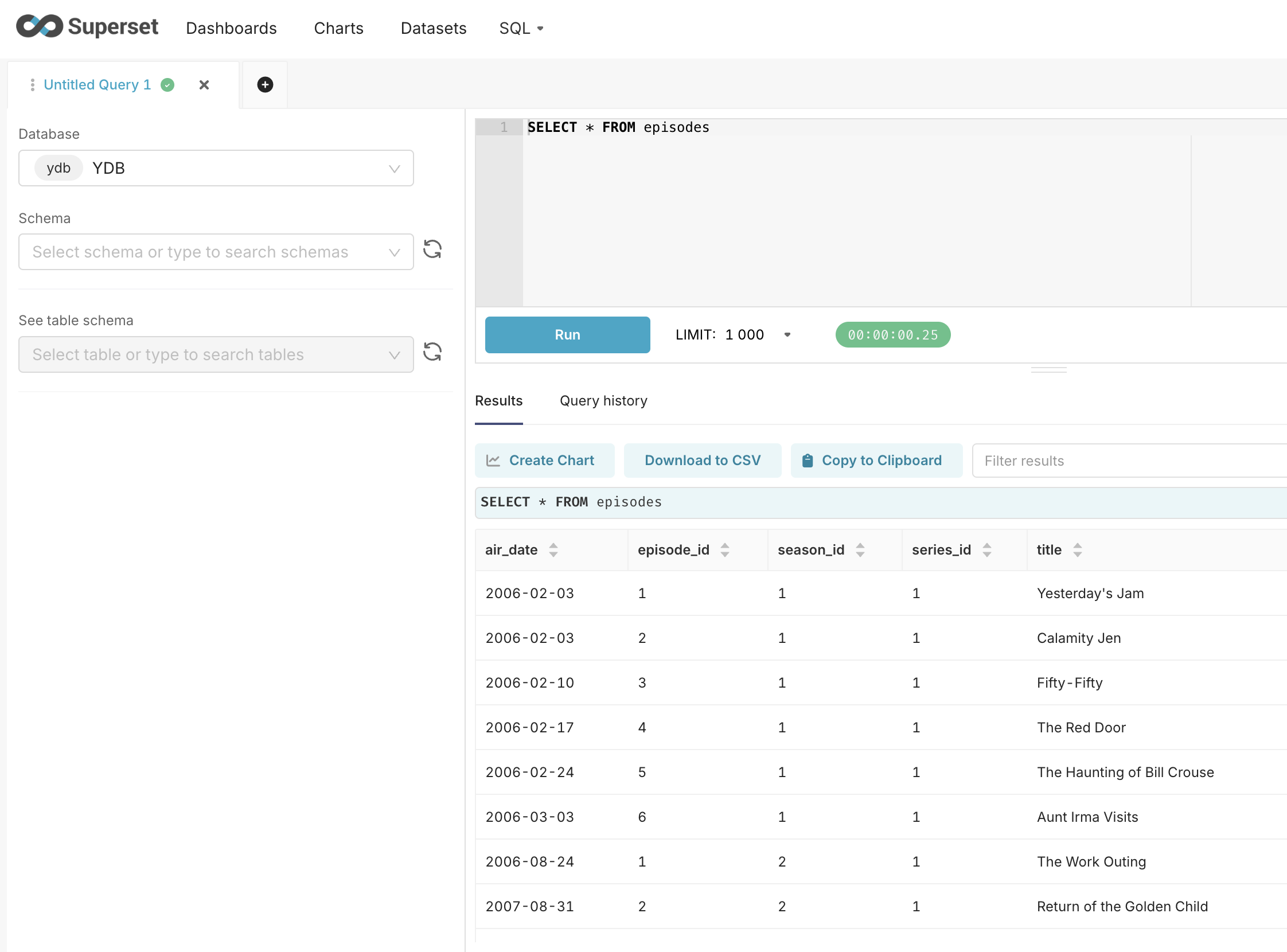

В верхнем меню Apache Superset наведите курсор на кнопку + и выберите в выпадающем списке пункт SQL query.
В выпадающем списке DATABASE выберите подключение к YDB.
Введите текст SQL-запроса в правой части страницы. Например, SELECT * FROM <наименование_таблицы>.
Совет
Если вы хотите создать набор данных из таблицы, которая расположена в поддиректории YDB, необходимо указать путь к таблице в самом наименовании таблицы. Например:
```
SELECT * FROM "<путь/к/таблице/наименование_таблицы>";
```
Нажмите кнопку RUN, чтобы проверить SQL-запрос.
Нажмите на стрелку рядом с кнопкой SAVE и выберите Save dataset в выпадающем списке.

Откроется диалоговое окно Save or Overwrite Dataset.
В открывшемся окне Save or Overwrite Dataset выберите Save as new, введите наименование набора данных и нажмите SAVE & EXPLORE.

После создания наборов данных вы можете использовать данные из YDB для создания диаграмм в Apache Superset. См. документацию Apache Superset.

Создание диаграммы

Теперь давайте создадим пример диаграммы с использованием набора данных из таблицы episodes, которая описана в Туториале по YQL.

Таблица episodes содержит следующие колонки:

series_id;
season_id;
episode_id;
title;
air_date.

Предположим, что мы хотим построить круговую диаграмму, в которой бы было видно, сколько серий содержит каждый сезон сериала.

Чтобы создать диаграмму, выполните следующие шаги:

В верхнем меню Apache Superset наведите курсор на + и выберите в выпадающем списке пункт Chart.
В выпадающем списке Choose a dataset, выберите набор данных из таблицы episodes.
На панели Choose chart type, выберите тип диаграммы Pie chart.
Нажмите кнопку CREATE NEW CHART.

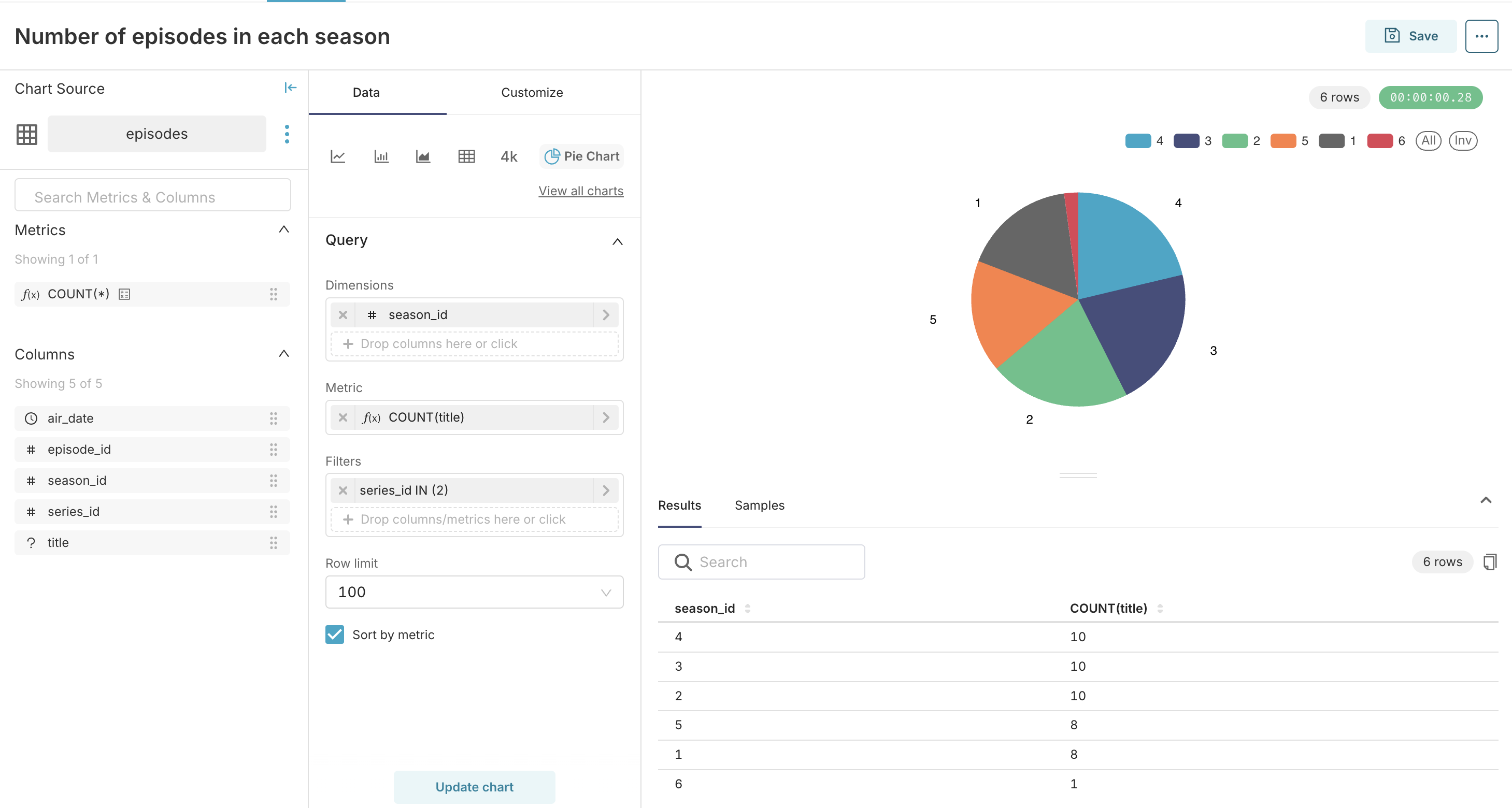

На панели Query настройте диаграмму:
- В выпадающем списке DIMENSIONS выберите колонку season_id.
- В поле METRIC введите функцию COUNT(title).
- В поле FILTERS введите фильтр series_id in (2).
Нажмите кнопку CREATE CHART.

Круговая диаграмма появится на панели справа.
Нажмите кнопку SAVE.

Откроется диалоговое окно Save chart.
В открывшемся окне Save chart в поле CHART NAME введите наименование диаграммы.
Нажмите кнопку SAVE.
